STEVAL-ILL060V1
EVAL BOARD, HB LED ARRAY DRIVER

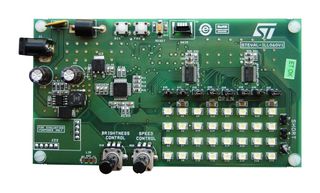

Obrázok slúži len na ilustračné účely. Prosím, pozrite si popis produktu.
VýrobcaSTMICROELECTRONICS
Výrobcovo č. položkySTEVAL-ILL060V1
Objednávací kód3228648
Karta technických údajov
2 Na Sklade
Potrebujete viac?
Doručenie do 1 – 3 pracovných dní
Štandardné doručenie pri objednávke do 17:00
| Množstvo | |
|---|---|
| 1+ | 40,380 € |
Cena za:Each
Minimum: 1
Viacero: 1
40,38 € (bez DPH)
Pridať katalógové číslo /poznámku riadka
Pridané k vášmu potvrdeniu objednávky, faktúre a dodaciemu listu iba pre túto objednávku.
Toto číslo sa pridá k vášmu potvrdeniu objednávky, faktúre, dodaciemu listu, webovému potvrdzovaciemu e-mailu a štítku produktu.
INFORMÁCIE O PRODUKTE
VýrobcaSTMICROELECTRONICS
Výrobcovo č. položkySTEVAL-ILL060V1
Objednávací kód3228648
Karta technických údajov
Device TopologyConstant Current
No. of Outputs32Outputs
Output Current-
Output Voltage-
Input Voltage Min6VDC
Input Voltage Max24VDC
Core ChipSTAP16DPPS05
Dimming Control Type-
Kit ContentsEval Board STAP16DPPS05
Product Range-
SVHCNo SVHC (21-Jan-2025)
Prehľad produktu
High brightness LED array driver with diagnostics evaluation board for automotive applications based on the STAP16DPPS05 automotive-grade low voltage 16bit constant current LED sink driver and STM8A. The LED driver is configured and controlled through an 8bit automotive-grade STM8A microcontroller via an SPI interface. An A5974D DC-DC converter, also automotive-grade provides the voltages and power needed for overall operation of the board. 6VDC to 24VDC power supply with reverse voltage protection, short-circuit protection and input surge protection and standard DC jack input.
- Backward/forward transition switch to change modes
- SWIM connector for MCU programing and debugging
- Connector for LIN development and evaluation
- Potentiometer to change brightness and speed of patterns
- 32 white LEDs (PLCC 4)
- 8 jumpers to simulate open-circuit error, 4 jumpers, to simulate short-circuit error
- USB-UART bridge to interface board with GUI
- Demonstrates pre-configured patterns with adjustable brightness/speed
- Demonstrates basic mode or frame programming mode with GUI SW
Technické údaje
Device Topology
Constant Current
Output Current
-
Input Voltage Min
6VDC
Core Chip
STAP16DPPS05
Kit Contents
Eval Board STAP16DPPS05
SVHC
No SVHC (21-Jan-2025)
No. of Outputs
32Outputs
Output Voltage
-
Input Voltage Max
24VDC
Dimming Control Type
-
Product Range
-
Technické dokumenty (2)
Súvisiace produkty
Našlo sa 2 produktov
Legislatíva a životné prostredie
Krajina pôvodu:
Krajina, v ktorej boli vykonané posledné úpravy pred uvedením do predajaKrajina pôvodu:Italy
Krajina, v ktorej boli vykonané posledné úpravy pred uvedením do predaja
Krajina, v ktorej boli vykonané posledné úpravy pred uvedením do predajaKrajina pôvodu:Italy
Krajina, v ktorej boli vykonané posledné úpravy pred uvedením do predaja
Č. tarifu:84735080
US ECCN:EAR99
EU ECCN:NLR
V súlade s normou RoHS:Áno
RoHS
V súlade s požiadavkami smernice RoHS týkajúcimi sa ftalátov:Áno
RoHS
SVHC:No SVHC (21-Jan-2025)
Prevziať certifikát zhody produktu
Certifikát zhody produktu
Hmotnosť (kg):.058
