MC128064F6W7-SPTLY-V2
Graphic LCD, 128 x 64 Pixels, Black on Yellow / Green, 5V, Parallel, No Font, Transflective

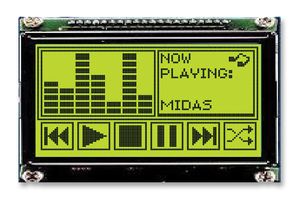

Obrázok slúži len na ilustračné účely. Prosím, pozrite si popis produktu.
VýrobcaMIDAS DISPLAYS
Výrobcovo č. položkyMC128064F6W7-SPTLY-V2
Objednávací kód2675710
Karta technických údajov
Už nie je na sklade
INFORMÁCIE O PRODUKTE
VýrobcaMIDAS DISPLAYS
Výrobcovo č. položkyMC128064F6W7-SPTLY-V2
Objednávací kód2675710
Karta technických údajov
Resolution128 x 64 Pixels
Display AppearanceBlack on Yellow / Green
Logic Voltage5V
Interface TypeParallel
Font SetNo Font
Display ModeTransflective
LCD Display TypeSTN
Module Size63.2mm x 54mm
Operating Temperature Min-20°C
Operating Temperature Max70°C
Display ConstructionCOB
Backlighting ColourYellow / Green
Product Range-
SVHCNo SVHC (10-Jun-2022)
Prehľad produktu
The MC128064F6W7-SPTLY-V2 from Midas is a chip on board graphic LCD module. The overall size of module is 63.2mm x 54mm x 9.5mm (W x H x D) with 128 x 64 characters.
- Typical input voltage is 5V
- Supply current is 3.1mA at Vdd = 5V
- Yellow/green transflective STN
- LED Yellow/green backlight
- 6 "o" clock viewing direction
- NT7107C controller
- Operating temperature range from -20°C to 70°C
- 5V logic supply, plus built in negative voltage generator
- 1/64 display duty and 1/9 driving bias
- Yellow/green LED backlight
- Preferred 6 o'clock viewing angle
- Wide operating temperature range -20 to +70oC
- 20-way through-hole SIL connection (top, middle) with 2.00mm pitch
- Overall dimensions - 63.2 x 54.0 x 9.5mm
Aplikácie
Imaging, Video & Vision
Upozornenia
Market demand for this product has caused an extension in leadtimes. Delivery dates may fluctuate. Product exempt from discounts.
Technické údaje
Resolution
128 x 64 Pixels
Logic Voltage
5V
Font Set
No Font
LCD Display Type
STN
Operating Temperature Min
-20°C
Display Construction
COB
Product Range
-
Display Appearance
Black on Yellow / Green
Interface Type
Parallel
Display Mode
Transflective
Module Size
63.2mm x 54mm
Operating Temperature Max
70°C
Backlighting Colour
Yellow / Green
SVHC
No SVHC (10-Jun-2022)
Technické dokumenty (2)
Legislatíva a životné prostredie
Krajina pôvodu:
Krajina, v ktorej boli vykonané posledné úpravy pred uvedením do predajaKrajina pôvodu:China
Krajina, v ktorej boli vykonané posledné úpravy pred uvedením do predaja
Krajina, v ktorej boli vykonané posledné úpravy pred uvedením do predajaKrajina pôvodu:China
Krajina, v ktorej boli vykonané posledné úpravy pred uvedením do predaja
Č. tarifu:85312095
US ECCN:EAR99
EU ECCN:NLR
V súlade s normou RoHS:Áno
RoHS
V súlade s požiadavkami smernice RoHS týkajúcimi sa ftalátov:Áno
RoHS
SVHC:No SVHC (10-Jun-2022)
Prevziať certifikát zhody produktu
Certifikát zhody produktu
Hmotnosť (kg):.09
