MC21609AB6W-BNMLW
Alphanumeric LCD, 16 x 2, White on Blue, 5V, Parallel, English, Japanese, Transmissive

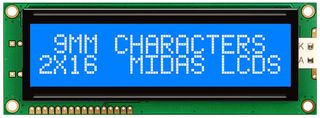

Obrázok slúži len na ilustračné účely. Prosím, pozrite si popis produktu.
VýrobcaMIDAS DISPLAYS
Výrobcovo č. položkyMC21609AB6W-BNMLW
Objednávací kód2063241
SortimentMC21609A
Karta technických údajov
Už sa nevyrába
INFORMÁCIE O PRODUKTE
VýrobcaMIDAS DISPLAYS
Výrobcovo č. položkyMC21609AB6W-BNMLW
Objednávací kód2063241
SortimentMC21609A
Karta technických údajov
Character Size9.66mm
Operating Temperature Min-20°C
Operating Temperature Max70°C
Product RangeMC21609A
Alternatívy pre MC21609AB6W-BNMLW
Počet nájdených produktov: 1
Prehľad produktu
- Alphanumeric / character LCD module
- 2 lines of 16 characters - 2 x 16 also referred to as 16 x 2
- Negative mode STN material (also referred to as BSTN)
- Appearance - white characters on blue background
- Transmissive technology, generally for indoor applications
- Chip on board construction (COB) for easy mounting
- On board controller SPLC780 or equivalent (HD44780 derivative)
- English/Japanese font sets
- 5V logic supply, standard parallel interface
- Display duty 1/16, Driving bias 1/5
- White LED backlight
- Preferred view angle - 6 o'clock
- -20 to +70°C wide operating temperature range
- 16 way through hole SIL (bottom, left) connection, 2.54mm pitch
- Overall max dimensions - 122.0 x 44.0 x 13.5mm
- Viewing area - 99.0 x 24.0mm
- 9mm character (actual dimension 4.84 x 9.66mm)
Technické údaje
Character Size
9.66mm
Operating Temperature Max
70°C
Operating Temperature Min
-20°C
Product Range
MC21609A
Technické dokumenty (2)
Legislatíva a životné prostredie
Krajina pôvodu:
Krajina, v ktorej boli vykonané posledné úpravy pred uvedením do predajaKrajina pôvodu:China
Krajina, v ktorej boli vykonané posledné úpravy pred uvedením do predaja
Krajina, v ktorej boli vykonané posledné úpravy pred uvedením do predajaKrajina pôvodu:China
Krajina, v ktorej boli vykonané posledné úpravy pred uvedením do predaja
Č. tarifu:85312095
US ECCN:EAR99
EU ECCN:NLR
V súlade s normou RoHS:Áno
RoHS
V súlade s požiadavkami smernice RoHS týkajúcimi sa ftalátov:Bude oznámené
Prevziať certifikát zhody produktu
Certifikát zhody produktu
Hmotnosť (kg):.08709
