TCSD-10-D-02.00-01-N
Ribbon Cable, IDC Receptacle to IDC Receptacle, 20 Ways, 2 ", 50.8 mm, 2 mm

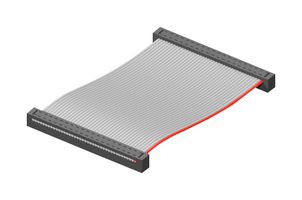

Obrázok slúži len na ilustračné účely. Prosím, pozrite si popis produktu.
VýrobcaSAMTEC
Výrobcovo č. položkyTCSD-10-D-02.00-01-N
Objednávací kód2856075
SortimentTiger Eye TCSD Series
Karta technických údajov
40 Na Sklade
Potrebujete viac?
Doručenie do 1 – 3 pracovných dní
Štandardné doručenie pri objednávke do 17:00
| Množstvo | |
|---|---|
| 1+ | 11,260 € |
| 10+ | 9,810 € |
| 25+ | 8,870 € |
Cena za:Each
Minimum: 1
Viacero: 1
11,26 € (bez DPH)
Pridať katalógové číslo /poznámku riadka
Pridané k vášmu potvrdeniu objednávky, faktúre a dodaciemu listu iba pre túto objednávku.
Toto číslo sa pridá k vášmu potvrdeniu objednávky, faktúre, dodaciemu listu, webovému potvrdzovaciemu e-mailu a štítku produktu.
INFORMÁCIE O PRODUKTE
VýrobcaSAMTEC
Výrobcovo č. položkyTCSD-10-D-02.00-01-N
Objednávací kód2856075
SortimentTiger Eye TCSD Series
Karta technických údajov
Connector to ConnectorIDC Receptacle to IDC Receptacle
Connector Type AIDC Receptacle
Connector Type BIDC Receptacle
No. of Positions20Ways
Cable Length - Imperial2"
Cable Length - Metric50.8mm
Connector Pitch2mm
Product RangeTiger Eye TCSD Series
Cable Assembly TypeDouble Row Female IDC Cable Assembly
Cable Pitch1mm
SVHCNo SVHC (21-Jan-2025)
Prehľad produktu
The TCSD-10-D-02.00-01-N from Samtec is a 2.00mm (0.0787") pitch, double ended TCSD series Tiger Eye IDC ribbon socket assembly with 20 contacts. This socket strip mates with Samtec TMM, TMMH, STMM, MMT, TW, MTMM, EHT, ETMM (-SR), ZSTMM series connectors. It complies with UL E111594 standard. Accepts lead size from 0.48mm (0.019inch) to 0.53mm (0.021inch) and insertion depth ranges from 2.8mm (0.113inch) to 3.17mm (0.125inch).
- High reliability Tiger Eye contacts
- Notch polarisation
- Assembled length is 2inch
- Current rating is 2.8A per pin (1 pin powered per row) (TCSD/STMM)
- 28AWG, 7/36 stranded, tinned, copper wire with gray PVC insulator
- Black glass filled polyester insulator
- Operating temperature range from -40?C to +105?C
- Contact resistance is 15mohm
- Beryllium copper (BeCu) contacts with 30?" (0.76?m) gold plating on contact area
Aplikácie
Industrial
Technické údaje
Connector to Connector
IDC Receptacle to IDC Receptacle
Connector Type B
IDC Receptacle
Cable Length - Imperial
2"
Connector Pitch
2mm
Cable Assembly Type
Double Row Female IDC Cable Assembly
SVHC
No SVHC (21-Jan-2025)
Connector Type A
IDC Receptacle
No. of Positions
20Ways
Cable Length - Metric
50.8mm
Product Range
Tiger Eye TCSD Series
Cable Pitch
1mm
Technické dokumenty (3)
Legislatíva a životné prostredie
Krajina pôvodu:
Krajina, v ktorej boli vykonané posledné úpravy pred uvedením do predajaKrajina pôvodu:United States
Krajina, v ktorej boli vykonané posledné úpravy pred uvedením do predaja
Krajina, v ktorej boli vykonané posledné úpravy pred uvedením do predajaKrajina pôvodu:United States
Krajina, v ktorej boli vykonané posledné úpravy pred uvedením do predaja
Č. tarifu:85444290
US ECCN:EAR99
EU ECCN:NLR
V súlade s normou RoHS:Áno
RoHS
V súlade s požiadavkami smernice RoHS týkajúcimi sa ftalátov:Áno
RoHS
SVHC:No SVHC (21-Jan-2025)
Prevziať certifikát zhody produktu
Certifikát zhody produktu
Hmotnosť (kg):.002722
