BGA824N6E6327XTSA1
RF Amplifier IC, 17 dB Gain / 0.55 dB Noise, 1.55 GHz to 1.615 GHz, 1.5 V to 3.3 V supply, TSNP-6

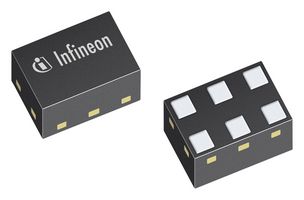

Obrázok slúži len na ilustračné účely. Prosím, pozrite si popis produktu.
VýrobcaINFINEON
Výrobcovo č. položkyBGA824N6E6327XTSA1
Objednávací kód2565690
Známy ako ajBGA 824N6 E6327, SP001079364
Karta technických údajov
83 674 Na Sklade
Potrebujete viac?
Doručenie do 1 – 3 pracovných dní
Štandardné doručenie pri objednávke do 17:00
| Množstvo | |
|---|---|
| 1+ | 0,584 € |
| 10+ | 0,505 € |
| 100+ | 0,436 € |
| 500+ | 0,362 € |
| 1000+ | 0,348 € |
| 2500+ | 0,332 € |
| 5000+ | 0,316 € |
Cena za:Each (Supplied on Cut Tape)
Minimum: 1
Viacero: 1
0,58 € (bez DPH)
Pridať katalógové číslo /poznámku riadka
Pridané k vášmu potvrdeniu objednávky, faktúre a dodaciemu listu iba pre túto objednávku.
Toto číslo sa pridá k vášmu potvrdeniu objednávky, faktúre, dodaciemu listu, webovému potvrdzovaciemu e-mailu a štítku produktu.
INFORMÁCIE O PRODUKTE
VýrobcaINFINEON
Výrobcovo č. položkyBGA824N6E6327XTSA1
Objednávací kód2565690
Známy ako ajBGA 824N6 E6327, SP001079364
Karta technických údajov
Frequency Min1.55GHz
Frequency Max1.615GHz
Gain17dB
Noise Figure Typ0.55dB
RF IC Case StyleTSNP
No. of Pins6Pins
Supply Voltage Min1.5V
Supply Voltage Max3.3V
Operating Temperature Min-40°C
Operating Temperature Max85°C
Product Range-
Automotive Qualification Standard-
MSLMSL 1 - Unlimited
SVHCNo SVHC (21-Jan-2025)
Prehľad produktu
BGA824N6E6327XTSA1 is a silicon germanium, low-noise amplifier. It is ideal for all global navigation satellite systems (GNSS) like GPS, GLONASS, Beidou, Galileo and others.
- Qualified for industrial applications according to the relevant tests of JEDEC47/20/22
- Digital on/off switch, RF output internally matched to 50 ohm
- Low external component count, 2kV HBM ESD protection (including AI-pin)
- Operating frequency range from 1164 to 1615MHz
- Supply voltage from 1.5 to 3.6V (TA=25°C, VCC=1.8V, VPON, ON=1.8V, VPON, OFF=0V, f=1550-1615MHz)
- Supply current is 3.8mA at ON-mode, TA=25°C, VCC=1.8V, VPON, ON=1.8V, VPON, OFF=0V, f=1550-1615MHz
- Insertion power gain is 17dB typ at TA=25°C, VCC=1.8V, VPON, ON=1.8V, VPON, OFF=0V, f=1575MHz
- Noise figure is 0.55dB typ at TA=25°C, VCC=1.8V, VPON, ON=1.8V, VPON, OFF=0V, f=1575MHz
- Ultra small TSNP-6-2 leadless package
- Ambient temperature range from -40 to 85°C
Upozornenia
Stresses above the maximum values listed here may cause permanent damage to the device.
Technické údaje
Frequency Min
1.55GHz
Gain
17dB
RF IC Case Style
TSNP
Supply Voltage Min
1.5V
Operating Temperature Min
-40°C
Product Range
-
MSL
MSL 1 - Unlimited
Frequency Max
1.615GHz
Noise Figure Typ
0.55dB
No. of Pins
6Pins
Supply Voltage Max
3.3V
Operating Temperature Max
85°C
Automotive Qualification Standard
-
SVHC
No SVHC (21-Jan-2025)
