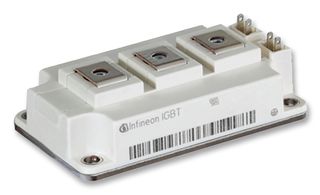

FF300R12KT4HOSA1
IGBT Module, Dual, 450 A, 1.75 V, 1.6 kW, 150 °C, Module
Obrázok slúži len na ilustračné účely. Prosím, pozrite si popis produktu.
VýrobcaINFINEON
Výrobcovo č. položkyFF300R12KT4HOSA1
Objednávací kód2377254
Sortiment62mm C Series
Známy ako ajFF300R12KT4, SP000370607
Karta technických údajov
28 Na Sklade
20 Teraz si môžete rezervovať tovar na sklade.
Doručenie do 1 – 3 pracovných dní
Štandardné doručenie pri objednávke do 17:00
| Množstvo | |
|---|---|
| 1+ | 110,690 € |
| 5+ | 101,250 € |
| 10+ | 91,800 € |
Cena za:Each
Minimum: 1
Viacero: 1
110,69 € (bez DPH)
Pridať katalógové číslo /poznámku riadka
Pridané k vášmu potvrdeniu objednávky, faktúre a dodaciemu listu iba pre túto objednávku.
Toto číslo sa pridá k vášmu potvrdeniu objednávky, faktúre, dodaciemu listu, webovému potvrdzovaciemu e-mailu a štítku produktu.
INFORMÁCIE O PRODUKTE
VýrobcaINFINEON
Výrobcovo č. položkyFF300R12KT4HOSA1
Objednávací kód2377254
Sortiment62mm C Series
Známy ako ajFF300R12KT4, SP000370607
Karta technických údajov
Transistor PolarityDual NPN
IGBT ConfigurationDual
DC Collector Current450A
Continuous Collector Current450A
Collector Emitter Saturation Voltage Vce(on)1.75V
Collector Emitter Saturation Voltage1.75V
Power Dissipation1.6kW
Power Dissipation Pd1.6kW
Collector Emitter Voltage V(br)ceo1.2kV
Junction Temperature Tj Max150°C
Operating Temperature Max150°C
Transistor Case StyleModule
IGBT TerminationScrew
No. of Pins7Pins
Collector Emitter Voltage Max1.2kV
IGBT TechnologyIGBT4 - T4
Transistor MountingPanel
Product Range62mm C Series
SVHCNo SVHC (21-Jan-2025)
Prehľad produktu
FF300R12KT4HOSA1 is a 1200V, 300A dual IGBT module with fast TRENCHSTOP™ IGBT4 and optimized emitter controlled diode. Applications include 48 V power distribution, general purpose motor drive - variating frequency and voltage, high voltage direct current (HVDC), photovoltaic, and power conversion.
- Superior solution for frequency controlled inverter drives
- UL/CSA certification with UL1557 E83336, operating temperature up to 150°C
- Optimized switching characteristic like softness and reduced switching losses
- Existing packages with higher current capability
- Flexibility, optimal electrical performance, highest reliability
- 61.4mm width, 106.4mm length, 62mm housing
- Forward voltage is 1.65V typical at IF = 300A, VGE = 0V, Tvj = 25°C
- Isolation test voltage is 4KV typical at RMS, f = 50Hz, t = 1min
Upozornenia
Market demand for this product has caused an extension in leadtimes. Delivery dates may fluctuate. Product exempt from discounts.
Technické údaje
Transistor Polarity
Dual NPN
DC Collector Current
450A
Collector Emitter Saturation Voltage Vce(on)
1.75V
Power Dissipation
1.6kW
Collector Emitter Voltage V(br)ceo
1.2kV
Operating Temperature Max
150°C
IGBT Termination
Screw
Collector Emitter Voltage Max
1.2kV
Transistor Mounting
Panel
SVHC
No SVHC (21-Jan-2025)
IGBT Configuration
Dual
Continuous Collector Current
450A
Collector Emitter Saturation Voltage
1.75V
Power Dissipation Pd
1.6kW
Junction Temperature Tj Max
150°C
Transistor Case Style
Module
No. of Pins
7Pins
IGBT Technology
IGBT4 - T4
Product Range
62mm C Series
Technické dokumenty (3)
